熱澆道系統電熱與感溫排列法

       目前市面上的熱澆道系統大小廠家的數量有越來越多的趨勢,這代表了熱澆道系統在生產及節能的應用上,越來越被人們所肯定與接受。

       全球熱澆道系統廠家可能都有自己的溫控排列方法,但不管如何排列,若是射出成型廠家已購入溫控器的狀況下,熱澆道裝配人員必須以客戶方現有的溫控器輸出接點作為系統裝配的參考準則。

       若不考慮溫控器輸出排列接法,我們簡單扼要地列出市面上常見的系統電熱與感溫排列法,此處所談的排列法是指模具上的排列法。

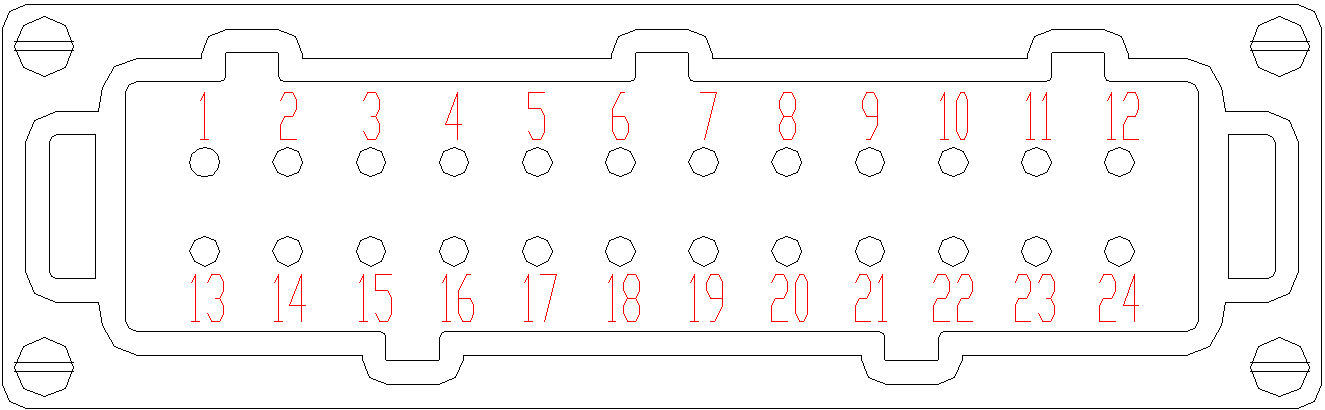

以 24 Pole Insert 為例配合圖表文字作說明:

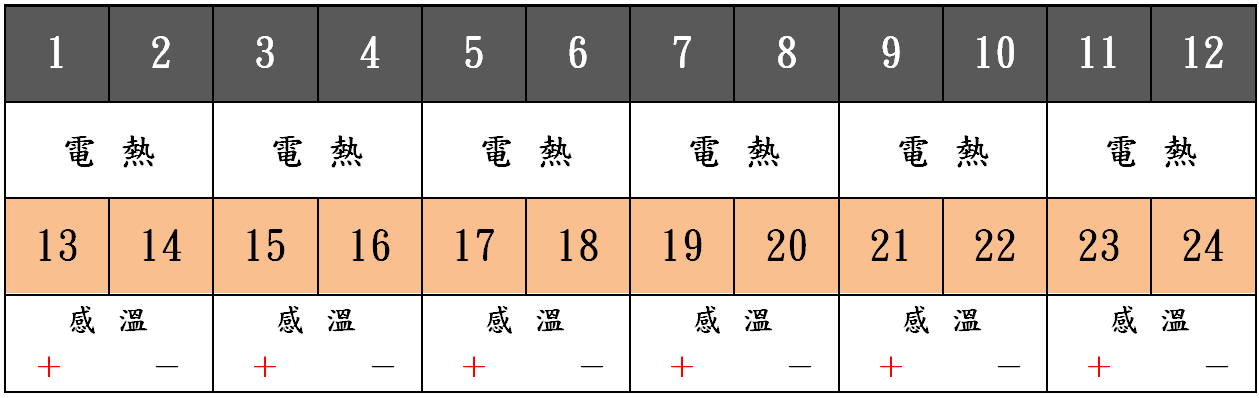

A.台灣系統常見接法:

 1    &    2  = 電熱

13   &  14  = 感溫正負

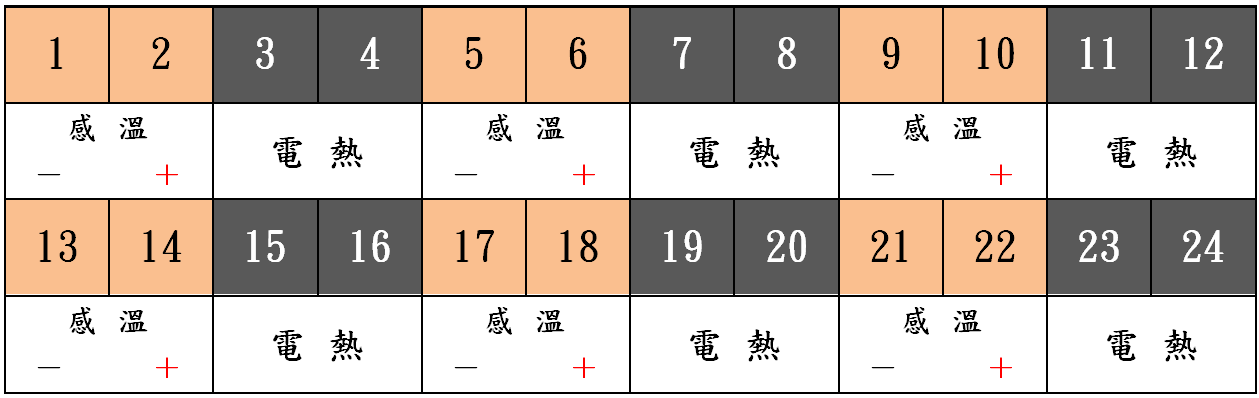

B.歐美其它系統接法:

1    &    2  =  感溫負正

3    &    4  =  電熱

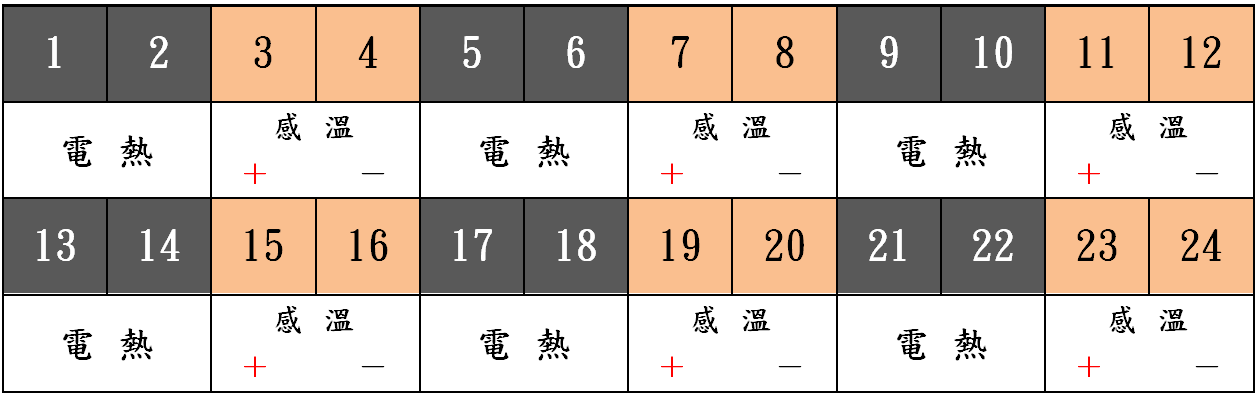

C.亞洲其它系統接法,例如韓國柳道系統:

1    &    2  =  電熱

3    &    4  =  感溫正負
